型號

功率(W)

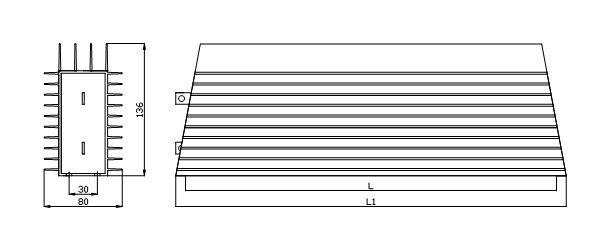

尺寸

接線端子

配線(mm2)

引線長度

安裝螺絲

L1

L

RXLG

1000

320

300

M6

導片、導線

500

M5

1200

380

360

M6

導片、導線

500

M5

1500

485

465

M6

導片、導線

500

M5

1800

495

475

M6

導片、導線

500

M5

2000

600

580

M6

導片、導線

500

M5

項目

測試方法及檢驗標準

試驗標準

電氣特性

使用溫度范圍

-40°C-200°C

電阻值

標準值±5%

GB5729.4.5

短時間過載

施加10倍額定負載5秒后無異樣，電阻值變化在±2%+0.05Ω

GB5729.4.13

絕緣電阻

端子和支架間施加DC1000V 60S絕緣電阻100M ΩC以上

GB5729.4.6

耐電壓

端子和支架間施加AC3500V 50Hz/1min后無異樣，電阻的變化率為±1%+0.05Ω

GB5729.4.7

機械特性

端子強度

施加端子引出方向靜載荷4.5Kg 10S無變形

GB5729.4.16

耐振性

10-55Hz振幅1.5mm，XYZ三方向各2h,無接觸不良，阻值變化在±1%+0.05Ω內

GB5729.4.22

環境特性

耐熱性

350°C的恒溫箱內，2h后無損傷、接觸不良，阻值為±2%+0.05Ω

GB5729.4.23

低溫沖擊

施加額定負載后，放-40°C的環境中放置15min,無斷裂，變形，阻值為±2%+0.05Ω

GB5729.4.23

耐濕加載壽命

40°C 90-95RH環境中，施加相當額定負載1/10的直流電壓1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±3%+0.05Ω內

GB5729.4.24

加載壽命

正常環境下施加額定負載，1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±5%+0.05Ω內

GB5729.4.13
